水包砂墻面開裂？一文讀懂原因與解決方案！

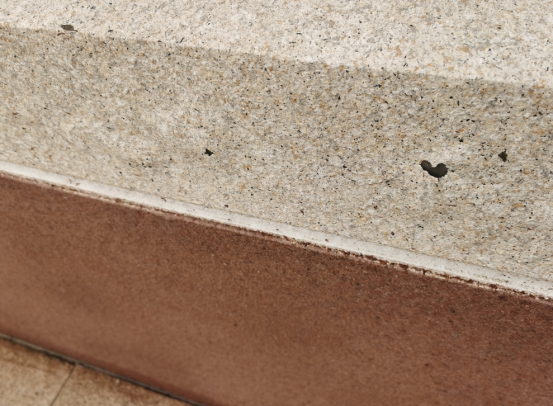

水包砂作為當(dāng)下受歡迎的外墻仿石涂料，憑借其逼真的仿石效果和出色的耐候性，已成為建筑外墻裝飾的一大選擇。

然而，很多業(yè)主和施工方都遇到過這樣的困擾：剛施工完不久的水包砂墻面就出現(xiàn)了開裂問題，這到底是怎么回事呢？

其實，水包砂開裂并非單一原因所致，而是涉及從基層到涂層的多個環(huán)節(jié)。

本文將深入剖析水包砂開裂的三大類型及其預(yù)防措施，助您打造美觀的仿石墻面！

1、基層開裂（結(jié)構(gòu)性開裂）

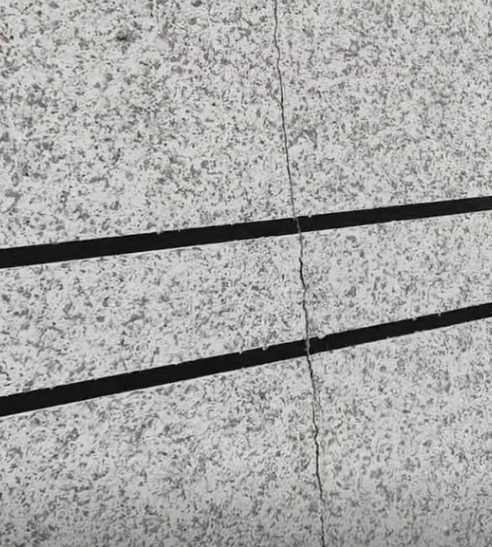

表現(xiàn)：規(guī)則橫向或豎向裂紋，貫穿基底至飾面層。
主要原因：

（1）地基沉降不均：建筑物不同部位沉降差異過大，導(dǎo)致墻體受拉開裂。

（2）結(jié)構(gòu)變形：框架結(jié)構(gòu)或砌體結(jié)構(gòu)受力不均，例如，未設(shè)置伸縮縫或抗震構(gòu)造措施不足。

預(yù)防措施：

（1）施工前檢查建筑結(jié)構(gòu)穩(wěn)定性，確保地基穩(wěn)固。

（2）若發(fā)現(xiàn)沉降裂縫，需先進行結(jié)構(gòu)加固，再進行飾面層施工。

2、涂層開裂（施工或材料問題）

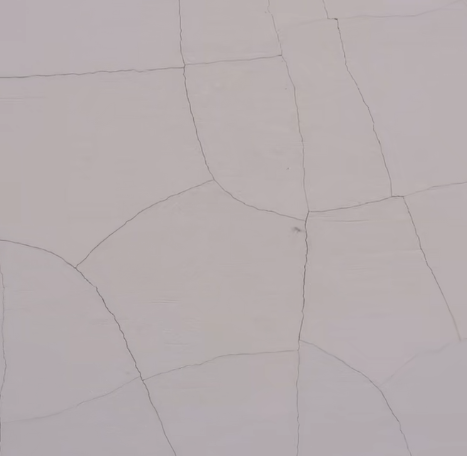

（1）不規(guī)則網(wǎng)狀裂紋

表現(xiàn)：無規(guī)律細小裂紋，呈蜘蛛網(wǎng)狀分布。
主要原因：
①一次性噴涂過厚

水包砂乳液含量高，如果噴涂太厚，干燥時會出現(xiàn)“表干里不干”的狀態(tài)，內(nèi)部收縮應(yīng)力導(dǎo)致表層開裂。尤其要注意構(gòu)件和陰角處。
②噴槍壓力不足

壓力過低導(dǎo)致彩點無法與底層緊密粘結(jié)，形成空腔，溫度變化時應(yīng)力集中開裂。

預(yù)防措施：

①采用“薄噴多遍”工藝，且等上一層完全干透后再噴下一層。

②噴槍壓力要根據(jù)水包砂彩點的硬度和大小進行調(diào)節(jié)，一般調(diào)節(jié)到彩點剛好打到墻上，充分的霧化開又不會被打碎的狀態(tài)為好。

（2）鼓包狀開裂

表現(xiàn)：裂縫伴隨局部空鼓、起皮。
主要原因：
① 墻體含水率超標(biāo)（＞10%）

基層未干透即施工，水分蒸發(fā)產(chǎn)生的蒸汽壓力會頂破涂層導(dǎo)致開裂。
② 界面處理不足

未使用專用滲透型底漆，導(dǎo)致涂料與基層附著力不足。

預(yù)防措施：

①施工前檢測基層含水率（＜10%）。

③涂刷滲透型底漆，加固基層，增強粘結(jié)力。

3、砂漿開裂（基層材料問題）

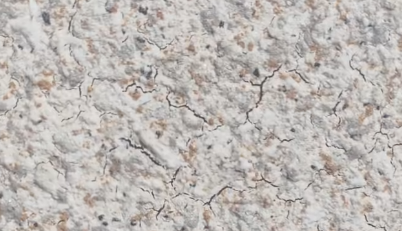

表現(xiàn)：龜裂或放射狀裂縫，多出現(xiàn)在砂漿層。
主要原因：

①砂漿干燥過快或未干透即施工：

氣溫過高會導(dǎo)致砂漿干燥過快，增加開裂風(fēng)險；同時，水包砂噴涂在未完全干燥的砂漿層上，收縮應(yīng)力疊加導(dǎo)致開裂。

②保溫層施工不規(guī)范：

使用劣質(zhì)保溫板（易變形起翹，導(dǎo)致保溫層外面砂漿開裂）或粘結(jié)砂漿未干透就進行下一道工序。

預(yù)防措施：

①確保砂漿層養(yǎng)護達標(biāo)（養(yǎng)護時間充足+砂漿表面干透）。

②選用合格保溫材料，規(guī)范施工流程，避免空鼓。

因此，要徹底解決水包砂開裂問題，就要建立全流程的質(zhì)量管控體系：

1、基層穩(wěn)固：排查結(jié)構(gòu)隱患，確保地基無沉降。

2、材料合規(guī)：選用高品質(zhì)水包砂、專用底漆及合格保溫材料。

3、工藝規(guī)范：

（1）規(guī)范水包砂施工流程，堅持"薄涂多遍"原則，控制噴涂厚度與噴槍壓力。

（2）嚴(yán)格把控基層含水率與養(yǎng)護時間。

4、全程監(jiān)控：建立施工質(zhì)量追溯機制，從基層驗收至涂層完工層層把關(guān)。

只有把控好每一個施工細節(jié)，才能打造出既美觀又耐用的水包砂仿石墻面！
